gonio(고니오)

goniometer 측정시스템

고니오(gonio)는 측정시스템의 측정가능범위를 기준으로 고니오 2 π (gonio 2 π)와 고니오 4 π (gonio 4 π)를 선택할 수 있으며, 광원과 같은 소스이미지(SI:Source Imaging)의 조도, 광도, 휘도의 측정과 이등방 산란 및 반사/투과특성(BSDF scatter behavior)측정이 가능합니다.

opsira의 고니오(gonio)의 장점은 보다 우수한 구동력 및 정밀도를 가지며, 고분해능의 카메라로 다양한 크기의 광원을 측정할 수 있습니다. 또한 육중하고 탄탄한 시스템구조로 물체의 세밀한 진동을 차단하여 정확성이 높은 결과를 얻을 수 있습니다.

측정 분야

  • - 광소스(Light sources)
  • - 산란분포(Scatter distributions)
  • - 광탐지기(Opto-detectors)

적용 분야

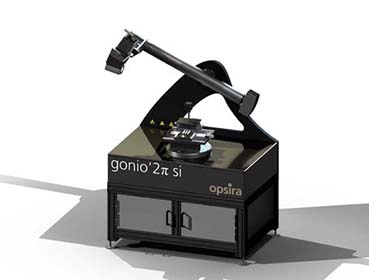

gonio-2pi-SI 근거리필드(Near filed)와 원거리필드(Far field)의 소스이미지(Source Imaging) 측정이 모두 가능 gonio-2pi-BSDF 4축 BSDF 측정
gonio-2pi-SI/BSDF 4축 BSDF 측정 및 SI(Source Imaging)측정 goino-2pi-XL 전용 대형(大型)조명 측정

고니오소프트웨어(gonio software)는 샘플 측정시, 특정 각해상도(Specific angular resolutions)를 갖는 다수의 임의의 각도 영역을 조절할 수 있도록 지원합니다. 고니오(gonio) 전용 소프트웨어는 gonio-SI 시스템으로 측정된 소스데이터를 루카레이셋 소프트웨어 패키지(luca'rayset software package)를 사용하여 대부분의 광학설계코드로 호환할 수 있어 사용자가 쉽게 선택하여 작업할 수 있도록 도와줍니다. 또한 사용자는 고니오 BSDF(gonio'BSDF) 소프트웨어를 이용하여 XML, ASCII 형식으로 쉽게 데이터를 출력할 수 있습니다. 그리고 다색의 산란 결과(Polychromatic scatter behavior)측정을 통해 다수의 광소스를 측정할 수 있습니다.

전용소프트웨어 종류

소프트웨어 종류 설명
gonio'luca luca시스템에서의 각도에 따른 휘도 측정한 값을 기록
luca'rayset gonio'luca에 의한 광원의 각도별로 측정된 광측정값(Luminous intensity distribution)의 3D광선 데이터를 계산하여 설계 소프트웨어에 적용할 수 있도록 지원
gonio-spec'3 spec'3이나 SPR'3에서의 특정 각도의 측정값을 기록
gonio'bsdf 각도별 반사와 투과율 측정(BRDF, BTDF)
gonio'remote 고니오 소프트웨어를 통해 무선제어를 가능하게 함, TCP/IP
